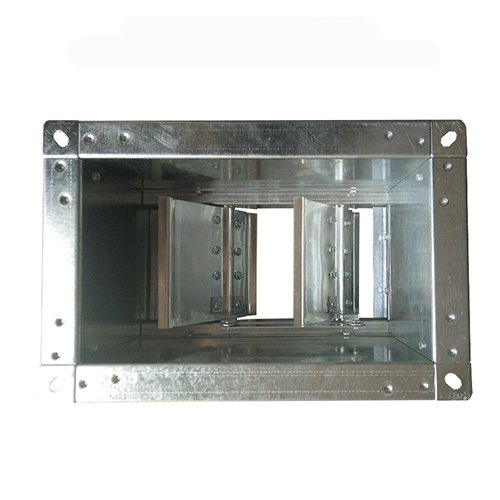

一、T303-2方形风管止回阀概述
1、本阀装置的目的是风机停转时防止气体倒流。
2、本阀装置范围,要求风管中风速不能小于8米/秒。
3、本图安装方式为水平式,垂直式安装不用重锤,订货时应注明安装方式。
特点
1、镀锌板调节阀:采用镀锌板冷轧成型复合而成(其他材料:有不锈钢板、铁板、铁板表面喷塑、铝合金板,耐腐蚀、刚性好。
2、风量调节阀:在空调和通风管道中,安装本产品,可通过阀叶片的开合角度控制风量大小。
3、手动对开(单)多叶调节阀;可安装在正方形,矩形,圆形的截面风管道中,通过与手柄相连的四连杆;机构操纵对开多层叶片的角度来控制风量,加强调节效果,电动调节阀加装风量调节阀机构,来实现风阀的开启角度及关闭。
4、根据设计而定,可按客户要求做成圆形(无法兰边、单面法兰边或双面法兰边),外框宽度20-50mm,法体厚度20-30不等。
5、可配用电动、手动执行机构使用。
6、选用烧洁青铜含油轴承,磨擦力矩小,无需维护。
二、主要技术性能
1、 流量特性:叶片对开时流量特性为等百分比特性。
2、 叶片扭矩:35KN
3、 漏风率:密闭型≤0.5%,普通型<2%
4、 驱动方式:手动、电动(执行机构)、气动(带气缸型)
5、 有效通风面积比:≥80%
6、 工作静压:1000Pa
7、 流入速度:20m/s

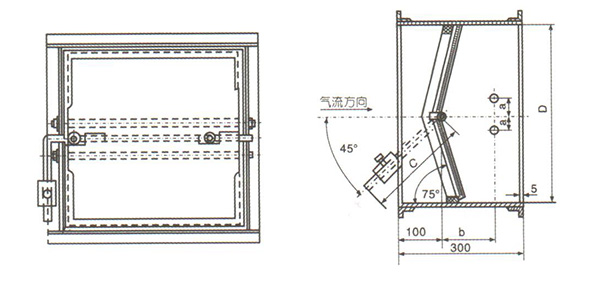

三、尺寸图

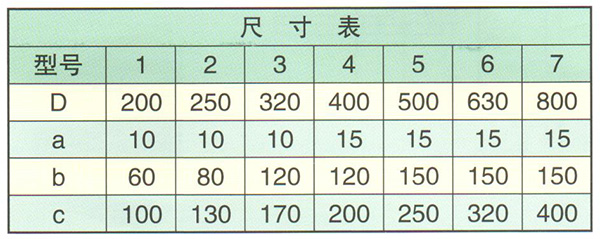

四、规格参数
