一、WX型微孔板消声器概述
微孔板消声器为双腔式，由双层不同穿孔率的微孔板构成，板上小孔孔颈处的空气柱与空腔内空气构成一个夹板吸声结构，当外界噪声频和弹性系统固有频率相同时，引起小孔径处空气强烈共振，产生剧烈摩擦从而消耗了声能，微孔板消声器尤宜于低频噪音的衰减。
微孔板消声器采用金属结构，构造简单，体积小，防火，在气流作用下不会产生灰尘，纤维质等物质污染空气，尤其宜于高速管道，净化工程和防尘车间等工程。
1、通过内置吸声材料（细玻璃棉、吸声聚氨酯泡沫塑料）来吸收声能，微穿孔板消声器为双腔式，有双层不同孔率的微孔板组成，板上的小孔孔颈处的空气柱与空气腔内的空气构成一个夹板吸声结构，当外界噪声声频和弹性系统固有频率相同时，引起小孔径处空气强烈共振，产生摩擦从而消耗了声能，微穿孔板适合于低频噪声领域。
2、微穿孔板消声器适用下列条件工况下：
一、 消声器需在高温条件下使用；
二、 消声器需经受较高速度的气流冲击；
三、 消声器需经受短时间的火焰喷射；
四、 消声器的压力损失必须控制在很小的值。

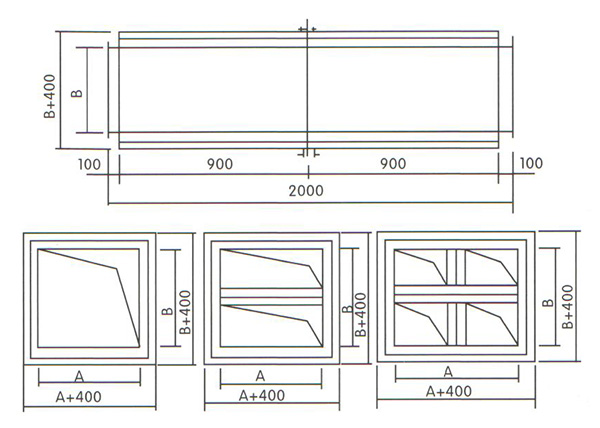

二、尺寸图

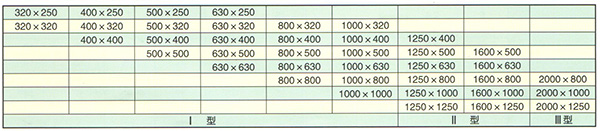

三、规格参数
