一、PFHF WSDc-K排烟防火阀概述
安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，并在一定的时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。
结构：主要部件有阀体，叶片，执行机构，温感器。
常用规格尺寸：矩形120x120x220～2000x1250x220
圆形：Φ120～Φ1000
标记示例：PFHF WSDc—K—800x630表示具有温感器自动关闭，手动关闭，电控电磁铁关闭方式，阀门关闭位置信号反馈，公称尺寸为800x630的排烟防火阀。
具有手动关闭方式，手动关闭操作力不大于70N。
具有电动关闭方式，消控中心发出DC24V电信号，阀门自动关闭。机构动作电压／电流：DC24V／0.7A280℃熔断器动作，阀门自动关闭。具有手动复位功能。
漏风量：不大于500m／㎡·h耐火时间：1.5h

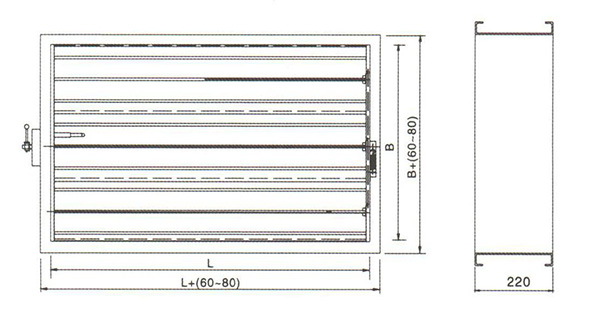

二、尺寸图
