一、PFHF WSDc-YK排烟防火阀概述
安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，并在一定的时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。
*结构：主要部件有阀体，叶片，执行机构，温感器。
*常用规格尺寸：矩形120×120×220~2000×1250×220
圆形：Φ120~Φ1000
标记示例：PFHF WSDc.-Y-800×630表示具有温感器自动关闭，手动关闭，电控电磁铁关闭方式和远距离复位功能，公称尺寸为800×630的排烟防火阀。
*具有手动关闭方式，手动关闭操作力不大于70N。
·具有电动关闭方式，消控中心发出DC24V电信号，阀门自动关闭。
*机构动作电压/电流：DC24V/0.7A
*280℃熔断器动作，阀门自动关闭。
*具有手动复位功能和自动复位功能。
*漏风量：不大于500m3/m2·h
耐火时间1.5h

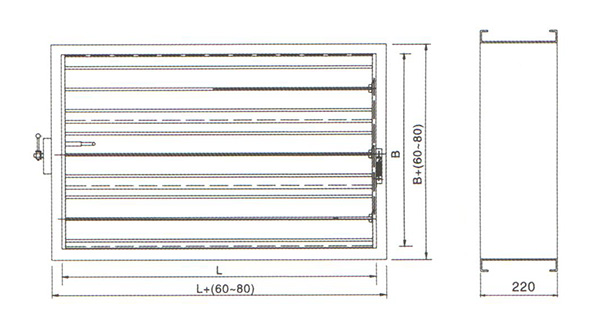

二、尺寸图
